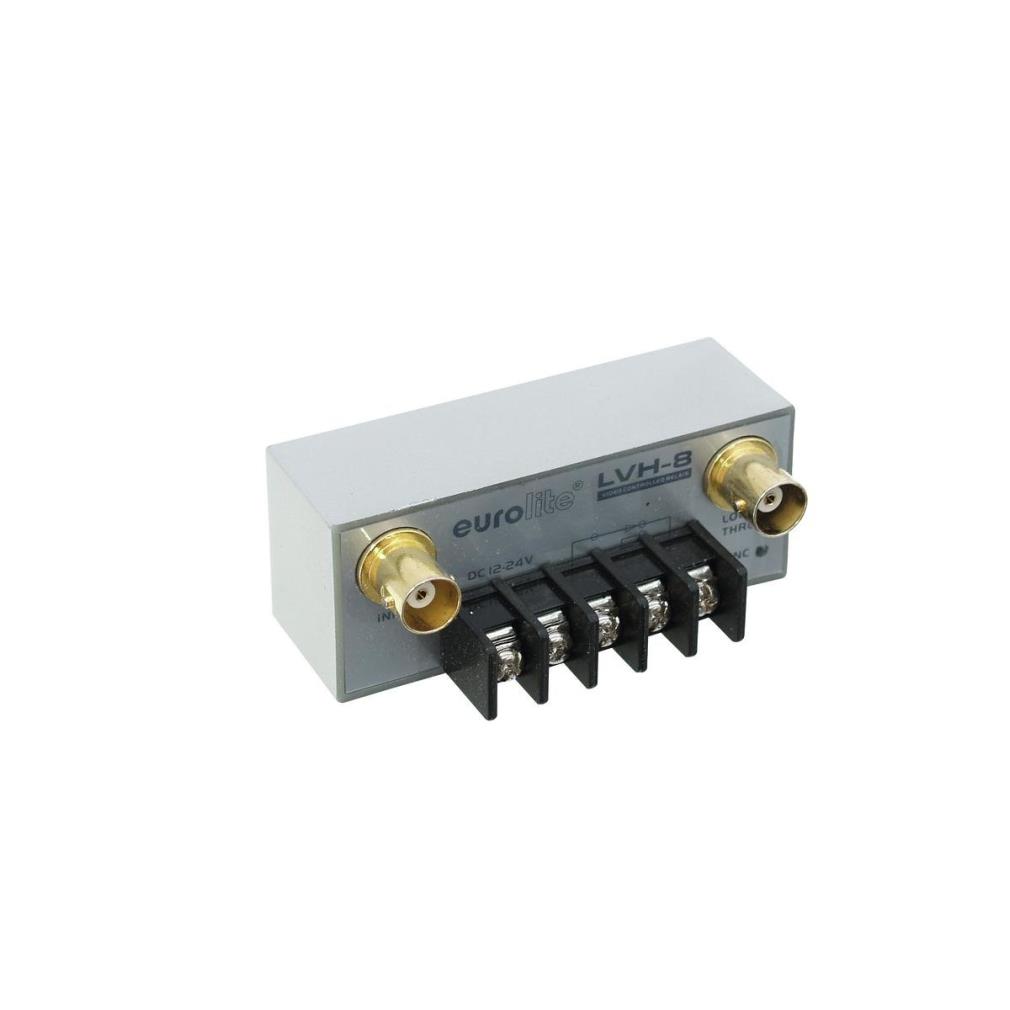

VIDEOGESTEUERTES RELAISDas LVH-8 dient als Video-Erkennungsschaltung für Audio-Videosysteme. Das Gerät erzeugt ein Steuersignal, das durch die Erkennung eines gängigen Videosignals generiert wird Das Gerät ist kompatibel zu NTSC- und PAL-Systemen und besitzt einen Durchschleifausgang. Die Spannungsversorgung erfolgt über Schraubanschlüsse.
Videogesteuertes Relais
- Erkennung von Videosignalen
- NTSC- und PAL-kompatibel
- Brückenschaltung oder Leitungsabschluss
- LED-Kontrollanzeige
- 12-24 V DC Spannungsversorgung über Schraubanschlüsse (Netzteil nicht inklusive)
- Extrem kompakt
| Stromversorgung: | 12-24 V DC 74 mA |
| Anschlüsse: | 2 x BNC (W) Schraubklemme |
| Maße: | Breite: 7,6 cm Tiefe: 4,1 cm Höhe: 3,1 cm |
| Gewicht: | 70 g |
| 1 x Video-Eingang: | 0,5-1 Vss/ 75 Ohm BNC, geerdet |
| 1 x Video-Ausgang: | Durchschleifausgang/ BNC, geerdet |
| Steuerausgang: | Öffner- oder Schließer-Relaiskontakte |
| Relaiskontakte: | Einpolig, eine Schalterstellung |
| Max. Schaltleistung: | 60 W, 125 VA |
| Max. Schaltspannung: | 220 V AC, 250 V DC |
| Max. Schaltstrom: | 2 A |
| Max. Dauerstrom: | 3 A |
