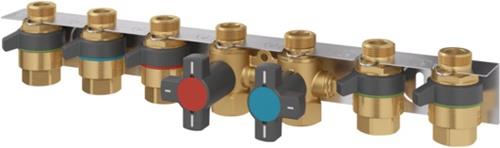

Anschluss- und Absperrset zur Absperrung aller Anschlüsse der Wohnungsstation Regudis W-HTE. Eine Flypass-Armatur bietet zusätzlich zum Absperren eine Spülfunktion der Versorgungsleitung.Es besteht aus fünf Keramikscheibenventilen und einer Flypass-Armatur in einer Halterung montiert.Bei den Keramikscheibenventilen wird durch Betätigung des Griffs der Durchfluss durch eine Keramikscheibe im Innern des Ventils abgesperrt. Die Markierung auf dem Gehäuse zeigt an · in welcher Richtung der Durchfluss geöffnet oder geschlossen wird.Die einzelnen Keramikscheibenventile sind auf der Heizungsseite im Vorlauf durch rote Farbringe und im Rücklauf durch blaue Farbringe gekennzeichnet. Die bleifreien Keramikscheibenventile auf der Trinkwasserseite sind durch grüne Farbringe gekennzeichnet.Die Flypass-Armatur ermöglicht zusätzlich · einen Bypass zwischen Heizungs-Vorlauf und Heizungs-Rücklauf zu öffnen. Dadurch kann der in Durchflussrichtung vorgeschaltete Heizungskreis gespült werden · auch ohne montierte Wohnungsstation Regudis W-HTE. Technische Daten:Nennweite: DN 15Anschluss Station: G 3/4 AGAnschluss Wärmenetz: Rp 3/4 IGMax. Betriebstemperatur: 90 CMax. Betriebsdruck: 10 bar
